ПД522

Доступен для скачивания
краткий каталог продукции:

ПД522
Цена:  1776 ... 1934 руб.
Пневмоджойстик (пневмопереключатель механический) ПД522 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Технические характеристики:
ПараметрЗначение
Тип распределителя
5/2 (5-линейные, 2-позиционные)
Рабочая средаВоздух (тонкость очистки 25 мкм)
Присоединение рабочих портовG¼"
Присоединение портов выхлопа
G⅛"
Рабочее давление 0…0,8 МПа
Рабочая температура0…+60°C

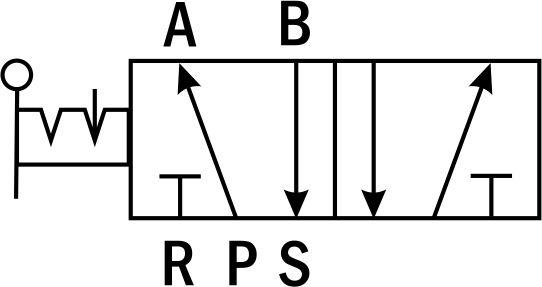

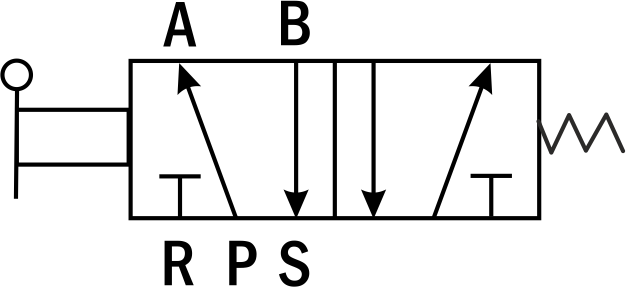

Пневматическая схема

P – порт питания;
А – рабочий порт;
B – рабочий порт;
R – порт выхлопа;
S – порт выхлопа.

Версия: 2022-03-23-ЛВС
