AR-YCP31
Доступен для скачивания
краткий каталог продукции:
Цена: 12172 ... 49764 руб.
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCP31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Расшифровка обозначения на примере клапана AR-YCP31-12-3/8-XYZ:
AR-YCP31 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Версия: 2023-02-28-ЛВС
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопровода
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Работа при высоком давлении до 1,6 МПа
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар, вода, горячая вода, масла | |
| Материал | Корпуса | Нержавеющая сталь
|
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С
| |
| Температура окружающей среды | −30…+50°С | |
| Рабочее давление | 0,05...1,6 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Катушка
|
Мощность
| AC
| DC
| |||
| ~220 В
| ~110 В | ~24 В | =24 В
| =12 В
| ||
| S21H
IP65 | 22 ВА | V
| V
| V
|
|
|
| 15 Вт |
|
|
| V
| V
| |
| ASEx282*
IP65 | 24 ВА | V
| V | V |
|
|
| 17 Вт |
|
|
| V | V | |
| ASEx1320*
IP65 | 28 ВА | V |
|
|
|
|
| 20 Вт |
|
|
| V | V | |
| ASE21H**
IP65 | 5,5 ВА | V | ||||
| 10 Вт | V | V | ||||
*Взрывозащищенная катушка.
**Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г
|
| AR-YCP31-12-3/8-GSP
| 12
| 3,8
| ⅜"
| 0,05
| 1,6
| 830
|
| AR-YCP31-15-1/2-GSP
| 15
| 3,8
| ½" | 920
| ||
| AR-YCP31-20-3/4-GSP
| 20
| 8
| ¾" | 1230
| ||
| AR-YCP31-25-1-GSP
| 25
| 10
| 1" | 1700
| ||
| AR-YCP31-32-1.1/4-GSP
| 32
| 20
| 1¼" | 2960
| ||
| AR-YCP31-40-1.1/2-GSP
| 40
| 25
| 1½" | 2820
| ||
| AR-YCP31-50-2-GSP
| 50
| 41
| 2"
| 4660
|
AR-YCP31 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

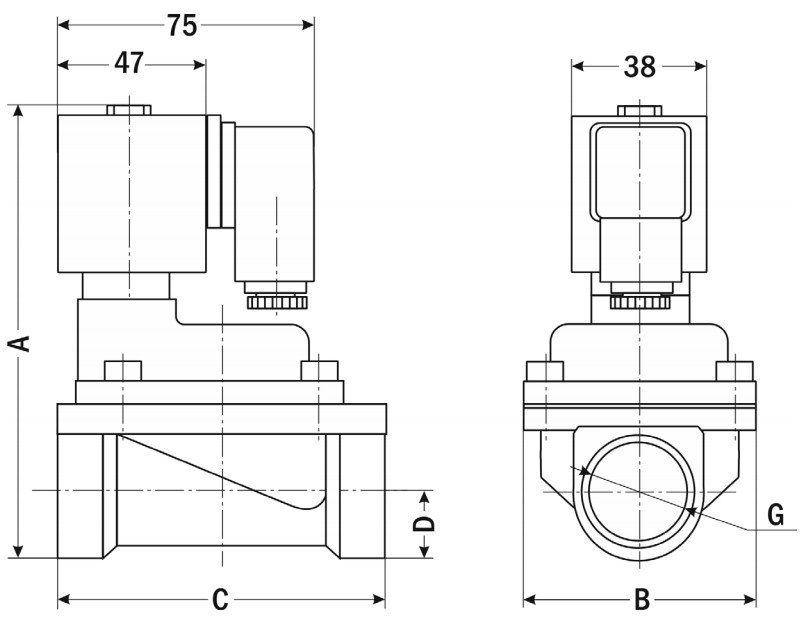

| Габаритные размеры |
 |
| Размер, мм
| AR-YCP31-12
| AR-YCP31-15 | AR-YCP31-20 | AR-YCP31-25 | AR-YCP31-32 | AR-YCP31-40 | AR-YCP31-50 |
| A
| 114
| 114
| 134
| 138
| 152
| 170
| 190
|
| B
| 48,5
| 48,5
| 60
| 72
| 96
| 95
| 123
|
| C
| 74,5
| 74,5
| 84
| 102
| 130
| 129
| 155
|
| D
| 13
| 13
| 16
| 18
| 22
| 27
| 35
|
| G
| ⅜"
| ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Версия: 2023-02-28-ЛВС
| Документ | Дата обновления |
| Паспорт на YCP31 | 07.03.2025 |
