ДР-ПП-52-15
Доступен для скачивания
краткий каталог продукции:
Цена: 702 руб.
Датчик-реле потока (реле протока) поршневой подпружиненный ДР-ПП-52-15 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.
Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.
Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
| Параметр | Значение |
| Рабочая среда | Вода, этиленгликоль и другие неагрессивные жидкости |
| Максимальное давление рабочей среды | 0,5 МПа
|
| Температура рабочей среды
| −10...+70°C |
| Расход
| 1…10 л/мин |
| Максимальная коммутируемая мощность | 50 Вт
|
| Максимальный коммутируемый ток | ≅0,5 (≅110 В)
|
| Максимальное коммутируемое напряжение | =110 В |
| Длина провода
| 280 мм
|
| Материал
| Полипропилен
|
| Присоединение | наруж. G½" → внутр. G½"
|
| Cтепень пылевлагозащиты | IP65 |
| Монтажное положение
| Универсальное
|
| Габаритные размеры
| 62×32×28 мм
|
| Вес
| 23 г
|

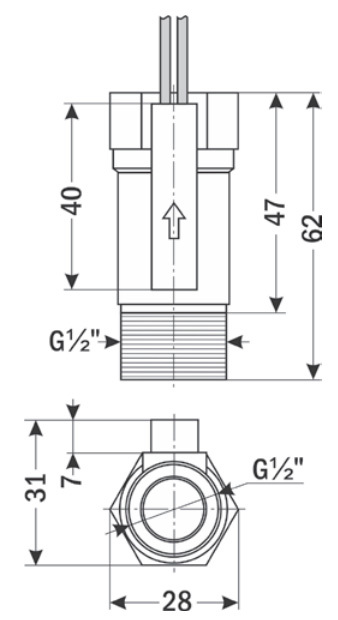

| Габаритные размеры
|
 |
Версия: 2025-08-05-СДГ
| Документ | Дата обновления |
| Отказное письмо 02.03.2016 | 11.10.2022 |
| Паспорт на ДР-ПП-52, ДР-ПП-56, ДР-ПП-58 | 06.08.2025 |
| Информационное письмо 04.10.2012 | 20.01.2013 |
