ЭПР1У
Доступен для скачивания
краткий каталог продукции:
Цена: 36270 ... 44460 руб.

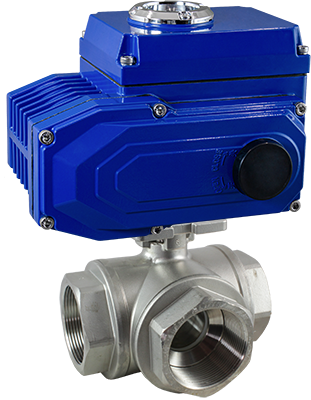

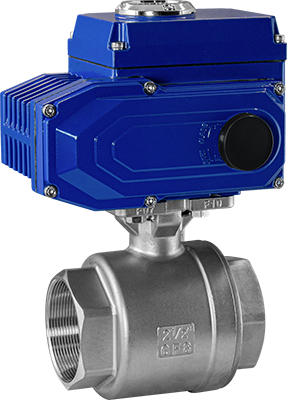

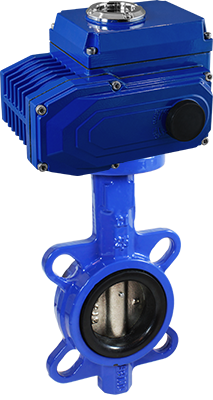

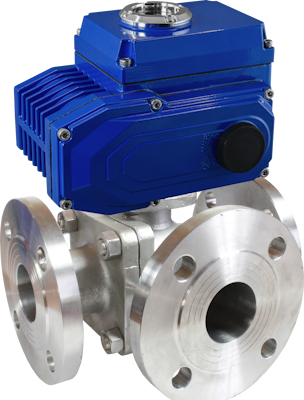

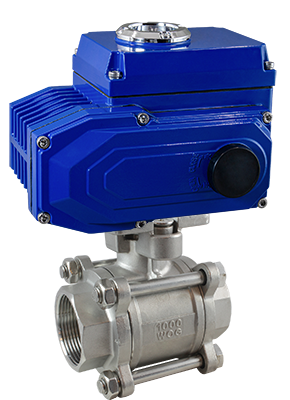

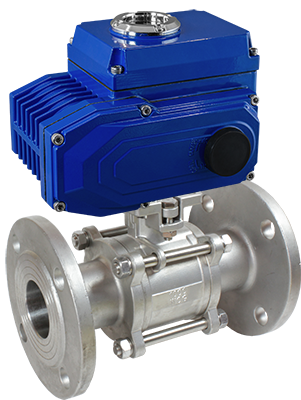

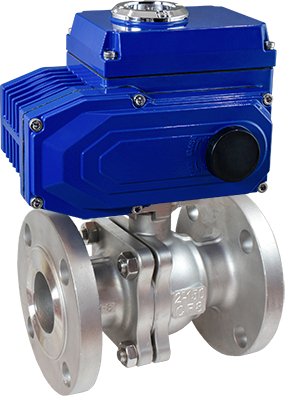

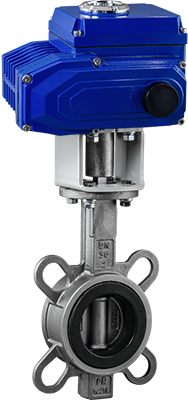

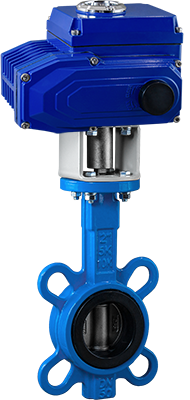

Электроприводы поворотные ЭПР1У применяются для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор
поворотный и т.п.
Особенности:
- Возможность управления положением вала кнопками на контроллере «открыть»-«закрыть»
- Контроллер с четырехразрядным СД-дисплеем с высотой символов 10 мм для ручного управления положением выходного вала (размещен внутри корпуса)
- Привод устанавливается вертикально присоединением ISO 5211 вниз.
- Высокий крутящий момент.
- Встроенная защита электродвигателя от перегрева.
- Механическое ограничение поворота выходного вала (два настраиваемых упора).
- Индикатор положения затвора.
Технические характеристики:
| Параметр | Значение | ||
| Тип двигателя | Асинхронный | ||
| Питание | ~220 В | =24 В | |
| Крутящий момент | См. таблицу модификаций | ||
| Время поворота на 90° | |||
| Управляющий сигнал | 4...20 мА | ||
| Сигнал обратной связи | 4...20 мА | ||
| Ток, мощность | ЭПР1У-005 | 280 мА, 65 ВА | 320 мА, 8 Вт |
| ЭПР1У-010 | 350 мА, 80 ВА | 550 мА, 13 Вт | |
| ЭПР1У-015 | 350 мА, 80 ВА | 700 мА (пик.)/450 мА (раб.) | |
| Угол поворота выходного вала | 90° ± 10° | ||
| Механическое ограничение поворота выходного вала | 2 упора (с возможностью подстройки) | ||
| Защита от перегрева/рабочая температура двигателя | Встроенная термозащита:
вкл. 120°C ± 5°C/откл. 97°C ± 5°C | ||
| Кабельные вводы | ЭПР1У-005: 1 шт., M18×1,5
ЭПР1У-010, ЭПР1У-015: 2 шт. М20×1,5 | ||
| Степень пылевлагозащиты | IP67 | ||
| Условия эксплуатации | −20...+70°C, ≤ 90%RH | ||
Модификации:
Таблица выбора электропривода ЭПР1У:
Внимание! Если у крана и привода различаются посадочные размеры, для соединения потребуются монтажные комплекты и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе.
| Модель привода
| Крутящий момент, Н∙м
| Время поворота на 90°, с | Посадочный размер,
мм | Вес, г | ||||
| =24 В | ~220 В | Квадрат | Глубина | |||||
| ЭПР1У-005 | 50 | 10 | 20 | 14×14 | 34 | 3700 | ||
| ЭПР1У-010 | 100 | 10 | 30 | 17×17 | 31 | 4513 | ||
| ЭПР1У-015 | 150 | 10 | 30 | 17×17 | 31 | 5480 | ||
Таблица выбора электропривода ЭПР1У:
| Модель привода
| Ду крана/затвора КПР, мм | ||||||||||||
| -2 | -3 | -2Ф
| -3Ф |
-Т3-L,
-T3-T
| -Т3Ф | -Б7 | -Б8 | -Б9 | |||||
 |  |  |  |  |  |  |  |  | |||||
| ЭПР1У-005 | 15-50 | 15-50 | 15-50 | 50-125 | 50-150 | 50-100 | |||||||
| ЭПР1У-010 | 25-100 | 25-50 | 15-65 | 50-125 | 50-150 | 50-100 | |||||||
| ЭПР1У-015 | 25-100 | 25-50 | 15-65 | 50-125 | 50-150 | 50-100 | |||||||

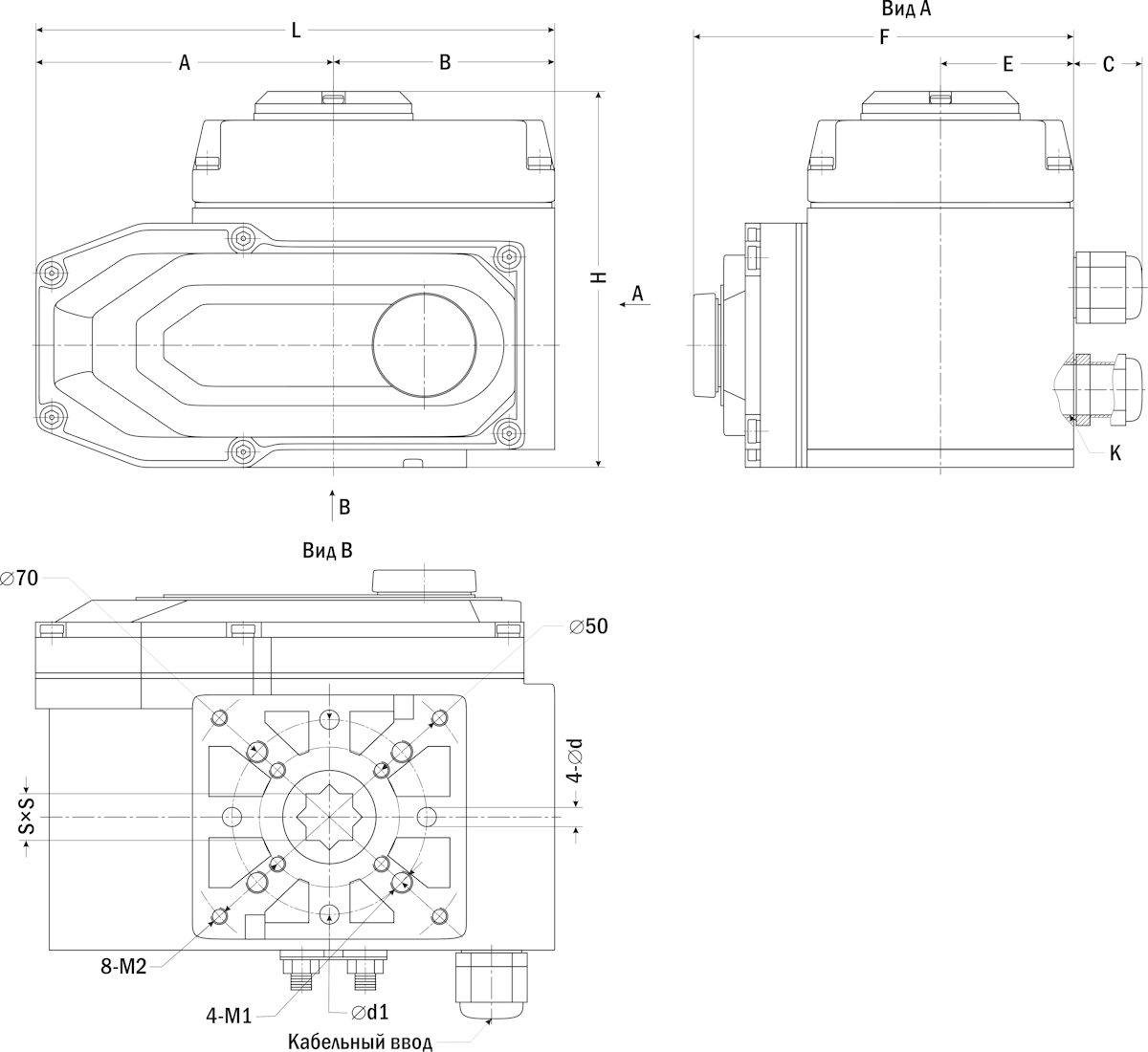

| Габаритные размеры |
 |
| Модель | Размеры, мм | Габаритные
размеры, мм | ||||||||||||
| A | B | C | E | F | H | L | n-К | 4-М1 | 8-М2 | 4-Ød | Ød1 | S×S | ||
| ЭПР1У-005 | 93 | 73 | 24 | 38 | 122 | 131 | 214 | 1-
М18×1,5 | M7×1,25 | M5×1 | 4-Ø5 | 90 | 14×14
глубина 34 | 131×214×146 |
| ЭПР1У-010 | 108 | 81 | 29 | 49 | 139 | 135 | - | 2-
М20×1,5 | M7×1,25 | M5×1 | 4-Ø7 | 108 | 17×17
глубина 31 | 135×189×168 |
| ЭПР1У-015 | 108 | 81 | 29 | 49 | 139 | 135 | - | 2-
М20×1,5 | M7×1,25 | M5×1 | 4-Ø7 | 108 | 17×17
глубина 31 | 135×189×168 |
