ПП522.У

Пневмопедаль ПП522.У предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем. Срабатывает при нажатии на верхнюю часть корпуса.

Пневмопедали относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

• Съемный защитный кожух предохраняет педаль от падающих предметов, исключает возможность случайного нажатия, а также защищает ноги пользователя (модели ПП522.УК и ПП522.УФК)

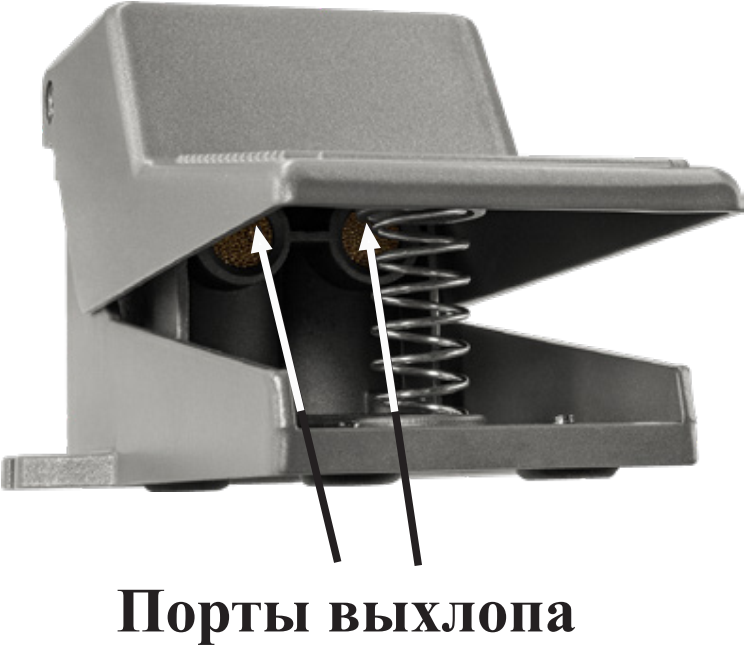

Описание работы:Для управления пневмоцилиндрами двустороннего действия используется пневмопедаль ПП522.У, имеющая возможность коммутировать линии питания,  потребителя и выхлопа. Такая пневмопедаль обозначается как 5/2 (5-линейная, 2-позиционная). Это означает, что она имеет 5 каналов ввода-вывода – вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и 2 порта выхлопа (для выброса воздуха при обратном ходе рабочего органа) – и 2 возможных положения золотника. Порты выхлопа оборудованы глушителями и находятся с внутренней стороны педали (см. рисунок).

В исходном положении воздух подается через порт питания Р на рабочий порт B, при этом рабочий порт A соединен с портом выхлопа S. При нажатии на педаль порт питания Р переключается на рабочий порт A, а рабочий порт B переключается на порт выхлопа R.

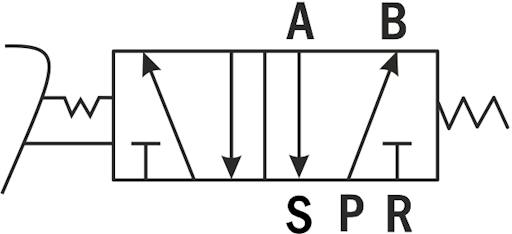

Модели ПП522.У, ПП522.УК – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.

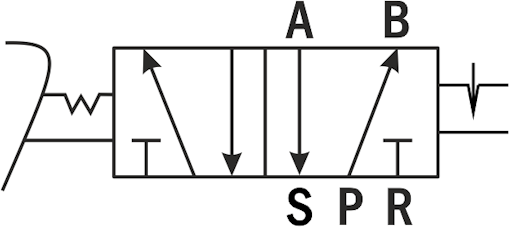

Модели ПП522.УФ, ПП522.УФК – с фиксацией, т.е. возврат в исходное положение производится повторным нажатием на педаль.

Габаритные размеры

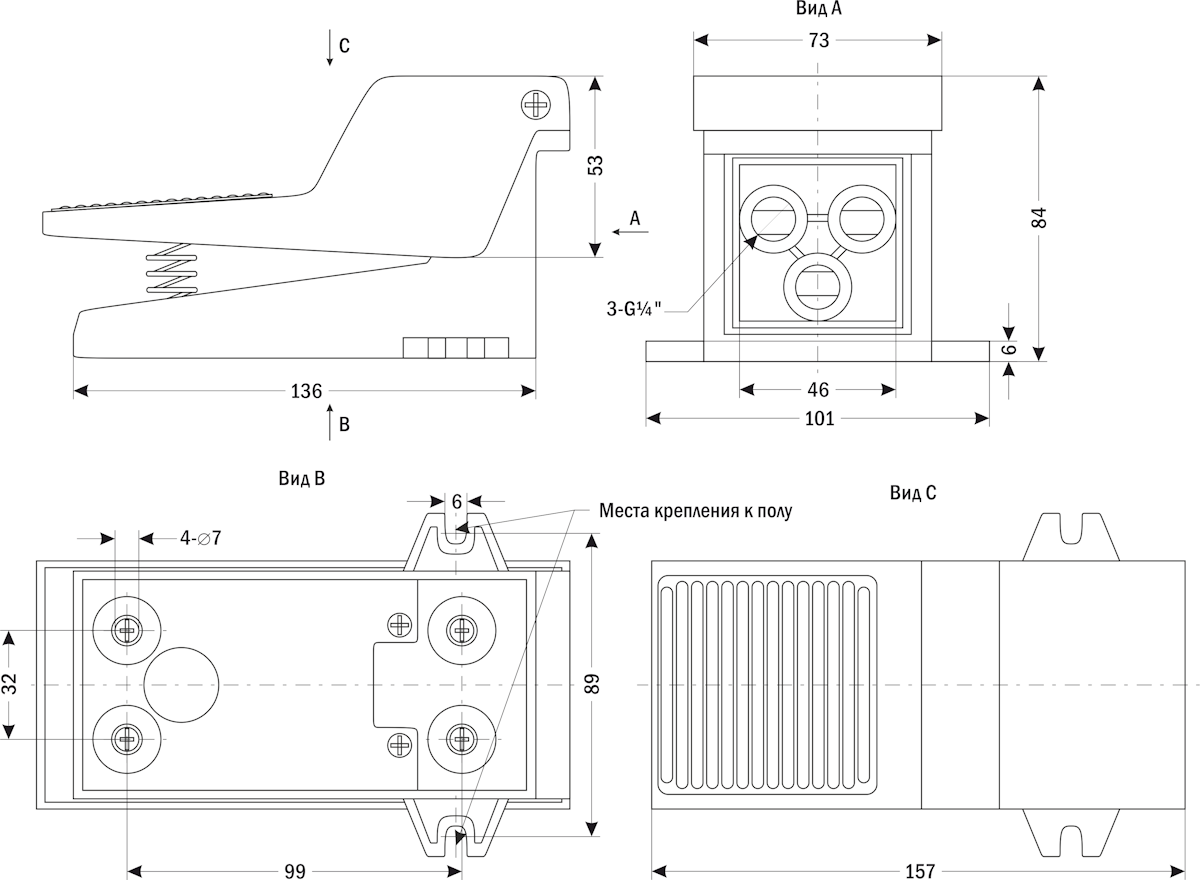

ПП522.У, ПП522.УФ Без кожуха

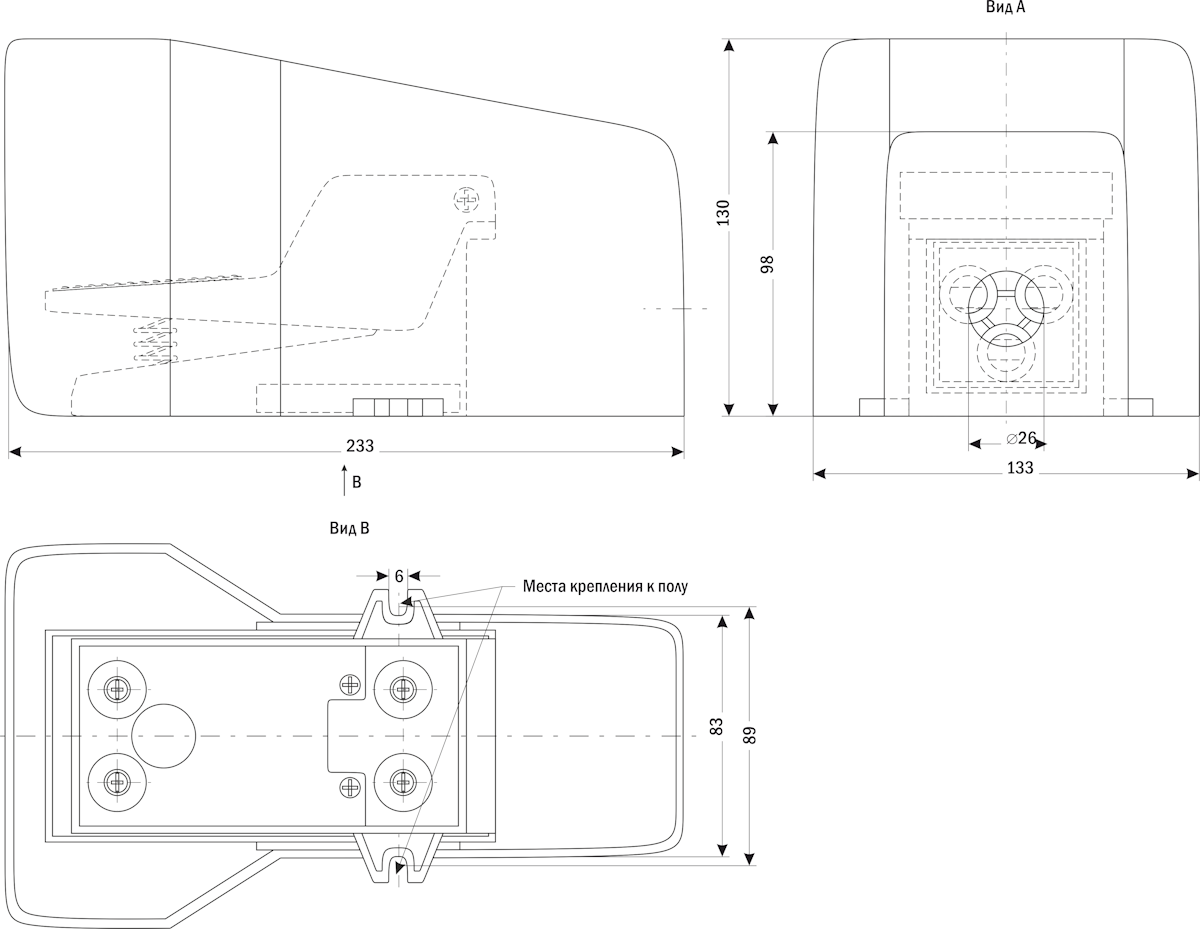

ПП522.УК, ПП522.УФК С кожухом
