ARL-V101
Доступен для скачивания
краткий каталог продукции:
Цена: 29894 руб.
Вибрационный датчик уровня ARL-V101 предназначен для контроля уровня не склонных к сильному налипанию жидкостей (плотностью не менее 0,7 г/см³) и сыпучих материалов (порошок и гранулы диаметром не более 10 мм, плотностью не менее 0,1 г/см³) Особенности:
- Монтаж на емкости сверху или сбоку
- Высокая адаптивность: различные электрические параметры измеряемой среды не влияют на измерение
- Не требуется техническое обслуживание благодаря отсутствию подвижных частей механизма
- Не требуется предварительная настройка на месте
- Магнит для калибровки в комплекте. Чтобы осуществить калибровку, приложите магнит к метке на корпусе прибора
- Электрическое соединение: разъем М12, 5-pin (ответная часть в комплекте)
- Длина кабеля: 2 м
Принцип действия:Вибрационный датчик уровня размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте.
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При помещении зондов в
среду возникает затухание колебаний, которое электронно регистрируется, и срабатывает выходное реле
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При помещении зондов в
среду возникает затухание колебаний, которое электронно регистрируется, и срабатывает выходное реле
Области применения:
- Производство строительных материалов (цемент, песок, сухие смеси)
- Пищевая промышленность (мука, соль, сахар, чай, кофе, крупы, орехи, корма для животных, вода, растительное масло, солевые и спиртовые растворы)
- Полимерная промышленность (полимерный гранулят и пр.)
- Химическая промышленность (минеральные удобрения, известь, химические реагенты, моющие средства)
- Агропромышленный комплекс (комбикорм, зерно, лузга)
- ЖКХ (вода, конденсат)
Для установки датчиков по месту эксплуатации используются бобышки, например, БП-А-G1-30.
Для фланцевого присоединения используется фланец монтажный, который снизу поджимается гайкой (фланец и гайка приобретаются отдельно).
Для фланцевого присоединения используется фланец монтажный, который снизу поджимается гайкой (фланец и гайка приобретаются отдельно).
Для питания датчиков используются блоки питания, например, БП67, БП97, DR
Технические характеристики:
| Параметр | Значение |
| Свойства рабочей среды
– жидкости – порошок и гранулы |
Вязкость 1...10000 сСт, плотность ≥ 0,7 г/см³
Диаметр ≤ 10 мм, плотность ≥ 0,1 г/см³
|
| Реле |
Реле ~4 А, 250 В; =4 А, 60 В,
переключающий контакт
|
| Быстродействие | 2 с при покрытии средой
3 с при отсутствии среды |
| Питание | =24 В |
| Потребляемая мощность, не более | 0,25 Вт |
| Степень пылевлагозащиты | IP67 |
| Температура рабочей среды | −10...+80°C |
| Давление рабочей среды, не более | 4 МПа |
| Присоединение | Резьбовое G1" |
| Длина зонда | 100 мм |
| Электрическое соединение | Разъем М12×1, 5-pin |
| Длина кабеля |
2000 мм
погрешность длины кабеля ±3%
|
| Материал корпуса прибора | Нержавеющая сталь |
| Материал вибрационного зонда | Нержавеющая сталь |
| Габаритные размеры | 248×38×42 мм |
| Вес | 410 г |

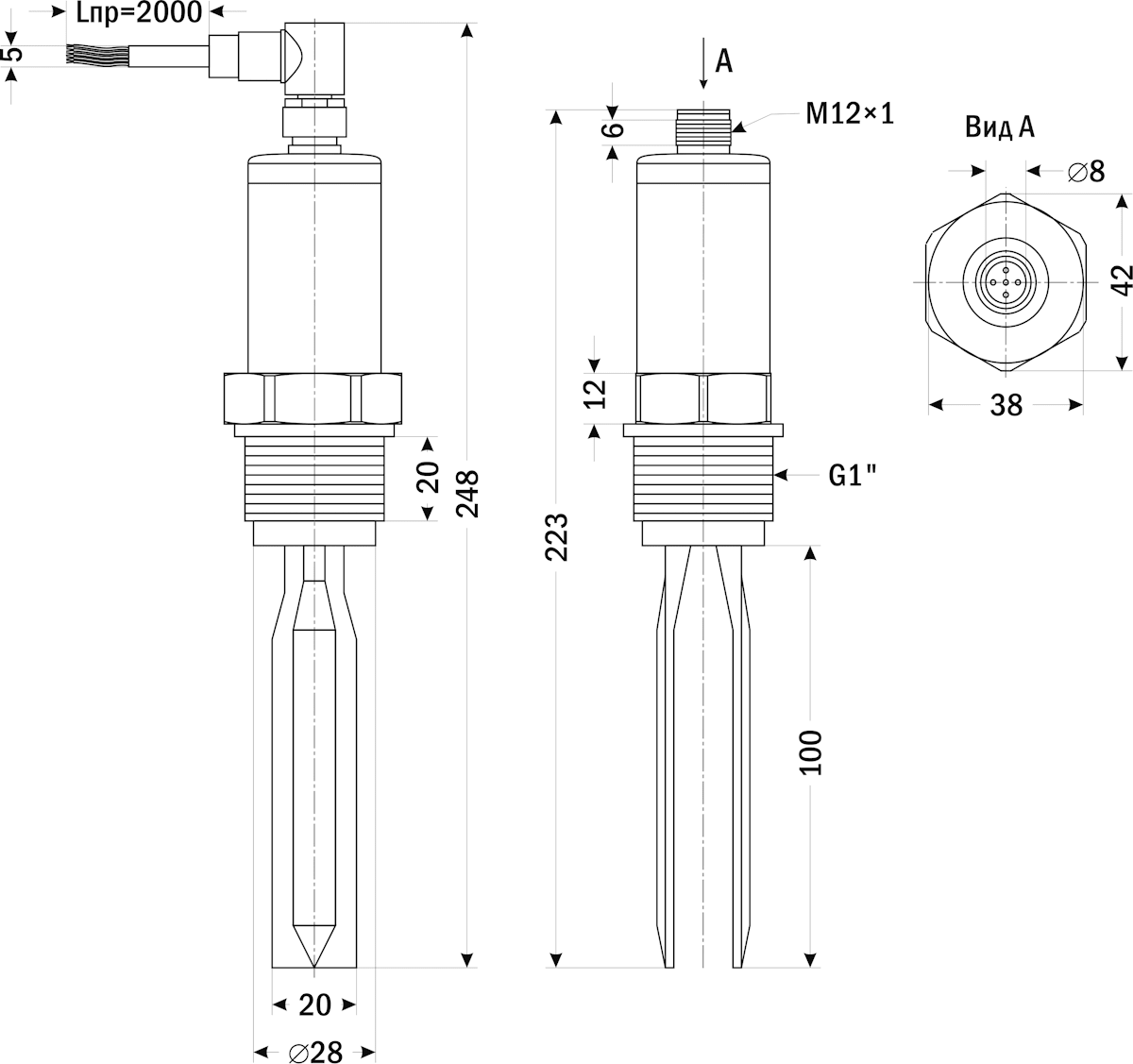

| Габаритные размеры |
 |
