GRI8-06A
Доступен для скачивания
краткий каталог продукции:
Цена: 3767 руб.
Реле контроля тока GRI8-06A предназначено для мониторинга нагрева рельсовых переводов, нагревательных кабелей, потребления однофазных двигателей и индикации протекания тока
Особенности:- Режимы контроля максимального/минимального тока настраиваются переключателем
- Возможность подключения внешнего трансформатора тока для расширения диапазона
- Универсальное питание ≅24...240 В
- Светодиодные индикаторы питания и состояния реле
Области применения:
- Мониторинг нагрева рельсовых переводов
- Контроль нагревательных кабелей
- Контроль потребления однофазных двигателей
- Индикация протекания тока
- Защита электрооборудования от перегрузки по току

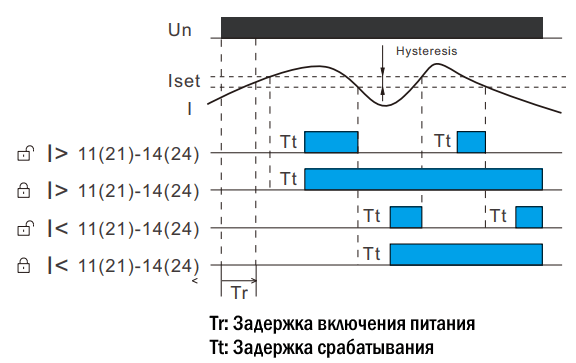

| Функциональная диаграмма |
 |
Технические характеристики:
| Параметр | Значение |
|---|---|
| Диапазон контролируемого тока | ~2...20 А |
| Частота тока | 50 Гц |
| Питание | ≅24...240 В |
| Номинальная частота питания | 50/60 Гц |
| Потребляемая мощность | ≤ 1,5 ВА |
| Допуск напряжения питания | -15%; +10% |
| Погрешность задания уставки | ±10% |
| Гистерезис (зона возврата) | 5% |
| Выходные контакты | 2×SPDT (переключающие) ~8 А, 250 В |
| Минимальная коммутируемая мощность DC | 500 мВт |
| Механическая износостойкость | ≥ 1×10⁷ циклов |
| Электрическая износостойкость (AC1) | ≥ 1×10⁵ циклов |
| Задержка включения после подачи питания | 0,1...10 с |
| Задержка срабатывания при превышении тока | 0,1...10 с |
| Температура эксплуатации | −20...+55°С |
| Температура хранения | −35...+75°С |
| Степень пылевлагозащиты | IP40 (лицевая панель), IP20 (клеммы) |
| Монтаж | На DIN-рейку, стандарт 2S |
| Положение при монтаже | Любое |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Сечение подключаемых проводов | 1×2,5 мм² или 2×1,5 мм² |
| Момент затяжки клемм | 0,4 Н·м |
| Габаритные размеры | 90×36×64 мм |
| Вес | 90 г |

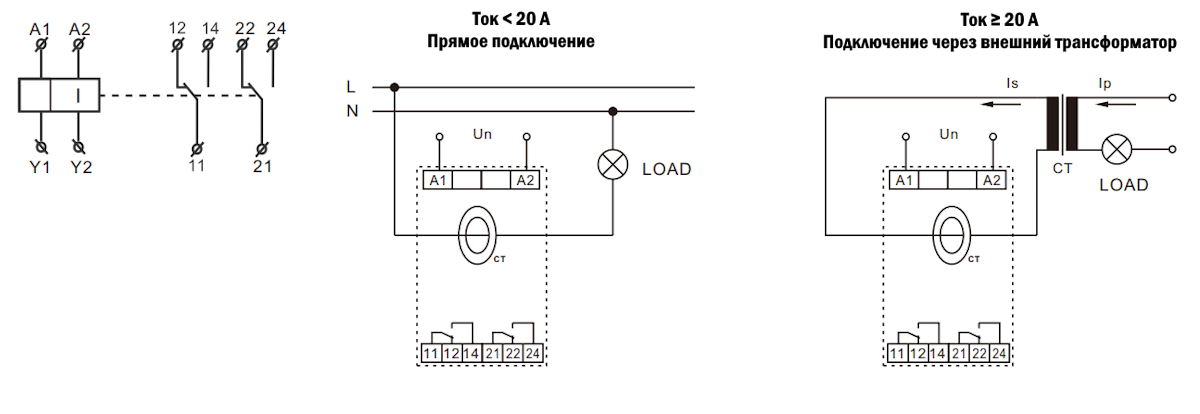

| Схема подключения |
 |
| Габаритные размеры |
 |
Версия: 2025-08-25-КВА
