ШНР-Л
Доступен для скачивания
краткий каталог продукции:
Цена: 120 ... 333 руб.
Штуцер для шланга ШНР-Л для подключения к водозапорной арматуре, непосредственно к трубопроводам поливочного шланга
Подходит к клапанам AR-YCWS10-02-22, AR-YCWS11, AR-YCWS10-02SC, AR-YCWS10-02S, AR-YCWS10-02C, AR-YCWS1, AR-2T21
Технические характеристики:
Технические характеристики:
| Параметр | Значение |
| Присоединение
| G¼", G⅜", G½" |
| Присоединение шланга | 6 мм, 8 мм, 10 мм, 12 мм, 14 мм |
| Тип резьбы | Наружная |
| Рабочая среда | Сжатый воздух, вода |
| Рабочее давление | 0…1,5 МПа |
| Максимальное давление | 1,8 МПа |
| Рабочая температура | −20...+80°С |
| Материал корпуса | Латунь |
| Модель | Присоединительная резьба
| Присоединение шланга |
| ШНР-0614Л | G¼" | 6 мм
|
| ШНР-0814Л | G¼" | 8 мм
|
| ШНР-1014Л | G¼" | 10 мм
|
| ШНР-1214Л | G¼" | 12 мм
|
| ШНР-0838Л | G⅜" | 8 мм
|
| ШНР-1038Л | G⅜" | 10 мм
|
| ШНР-1238Л | G⅜" | 12 мм |
| ШНР-1212Л | G½" | 12 мм |
| ШНР-1438Л | G⅜" | 14 мм
|

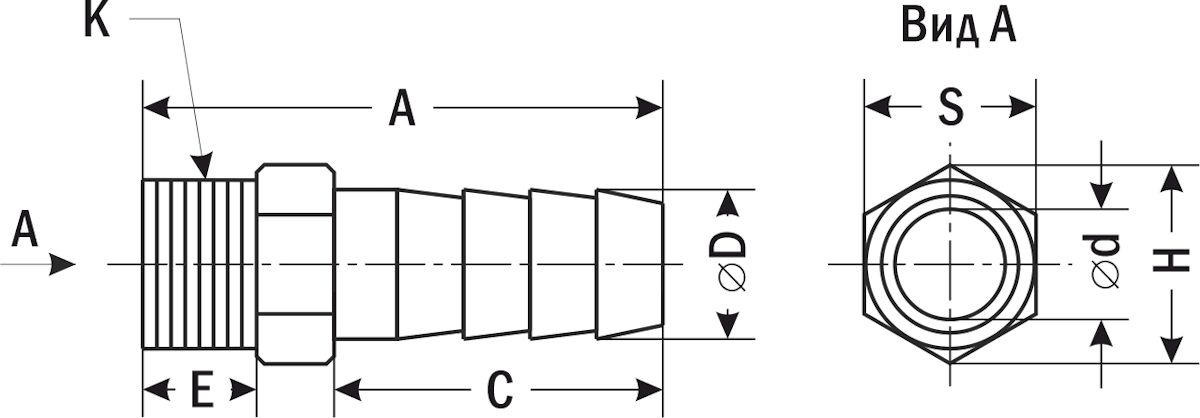

| Габаритные размеры |
 |
| Модель | Размер, мм | Вес,
г | ||||||||
| A | E | C | ∅D | ∅d | S | H | K | ВxШxГ | ||
| ШНР-0614Л | 36 | 12 | 19 | 6 | 4 | 14 | 15 | G¼" | 15×14×36 | 7 |
| ШНР-0814Л | 30 | 7 | 19 | 8 | 7 | 13 | 15 | G¼" | 15×13×30 | 6 |
| ШНР-1014Л | 44 | 11 | 26 | 10 | 6 | 14 | 16 | G¼" | 16×14×44 | 9 |
| ШНР-1214Л | 31 | 8 | 19 | 12 | 10 | 13 | 15 | G¼" | 15×13×31 | 8 |
| ШНР-0838Л | 30 | 8 | 19 | 8 | 7 | 16 | 18 | G⅜" | 18×16×30 | 11 |
| ШНР-1038Л | 31 | 8 | 20 | 10 | 8 | 16 | 18 | G⅜" | 18×16×31 | 12 |
| ШНР-1238Л | 32 | 8 | 21 | 12 | 10 | 17 | 19 | G⅜" | 19×17×32 | 13 |
| ШНР-1212Л | 35 | 9 | 22 | 12 | 10 | 21 | 23 | G½" | 23×21×35 | 17 |
| ШНР-1438Л | 32 | 8 | 21 | 14 | 12 | 16 | 18 | G⅜" | 18×16×32 | 13 |
Версия: 2026-02-24-СДГ
