ЭПР3У-005
Доступен для скачивания
краткий каталог продукции:
Цена: 31122 руб.

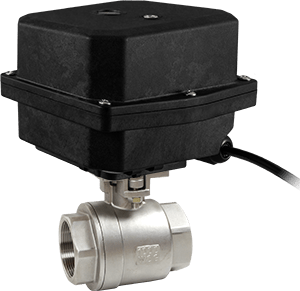

Электропривод поворотный ЭПР3У-005 применяется для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.
Особенности :
- Привод устанавливается вертикально присоединением ISO 5211 вниз
- Высокий крутящий момент
- Встроенная защита от перегрева
- Индикатор положения затвора
Технические характеристики :
Таблица выбора электропривода ЭПР3У-005
| Параметр | Значение | |
| Тип двигателя
| Асинхронный
| |
| Крутящий момент
| 50 Н∙м
| |
| Питание
| =12...24 В
| |
| =12 В | =24 В | |
| Время поворота на 90° | 15 с | |
| Ток, мощность | 250 мА, 3 Вт
| 150 мА, 3,6 Вт |
| Угол поворота выходного вала | 90° ± 10° | |
| Посадочный размер | Звезда 14×14 мм | |
| Условия эксплуатации | −15...+60°C, ≤90%RH | |
| Степень пылевлагозащиты | IP67 | |
| Габаритные размеры | 89×127×105 мм | |
| Длина провода | 600 ± 15 мм | |
| Вес | 550 г
| |
| Модель привода
| Ду крана КПР, мм
| ||||||
| -2 | -3 | -2Ф | -3Ф |
-Т3-L
| -T3-T
| -Т3Ф | |
 |  |  |  |  |  | ||
| ЭПР3У-005 | 25-50
| 50
| |||||
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости – в комбинации с переходником «квадрат-квадрат» ПП44.

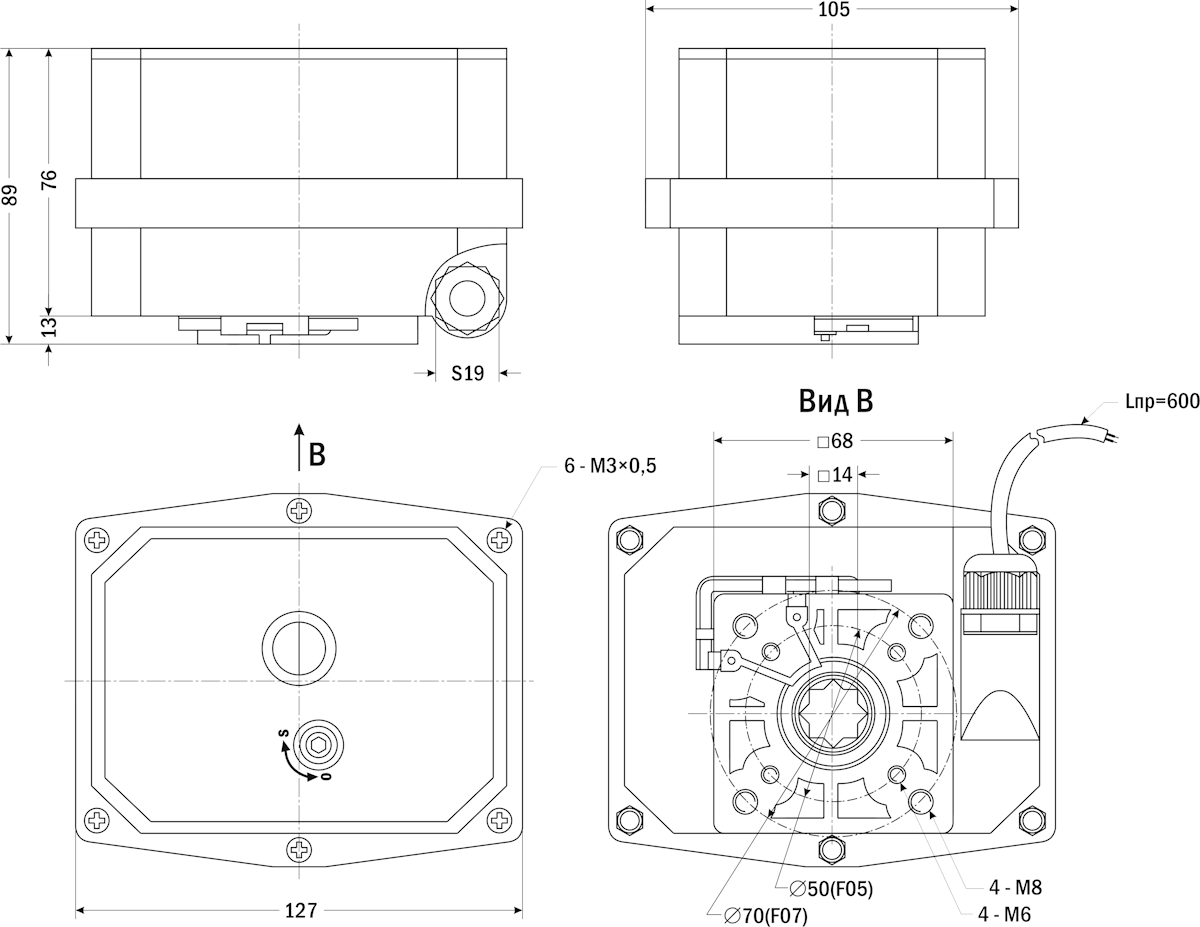

| Габаритный чертеж
|
 |
Версия: 2024-12-02-СДГ
| Документ | Дата обновления |
| Паспорт на ЭПР3У-005 | 03.12.2024 |
