ПД322
Доступен для скачивания
краткий каталог продукции:
Цена: 1274 ... 1911 руб.
Пневмоджойстик (пневмопереключатель механический) ПД322 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмоджойстики относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями
Технические характеристики:
| Параметр | Значение |
| Тип распределителя
| 3/2 (3-линейный, 2-позиционный) |
| Рабочая среда | Воздух (тонкость очистки 25 мкм) |
| Присоединение | G¼" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Исполнение | С фиксацией или с самовозвратом |
| Габаритные размеры | 101×80×35 мм |
| Вес | 200 г |

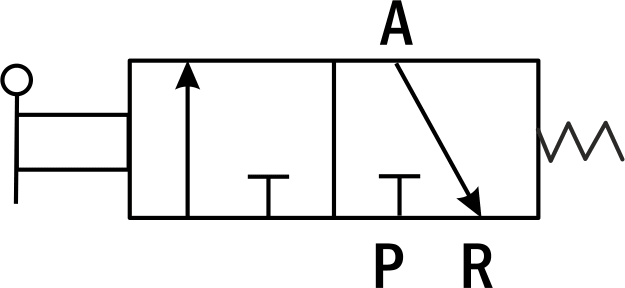

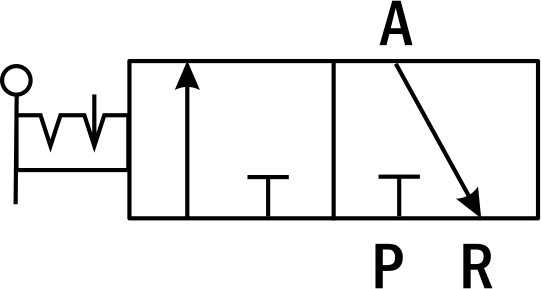

| Пневматическая схема
|
Расшифровка обозначений: P – порт питания А – рабочий порт R – порт выхлопа |
Описание работы
Для управления пневмоцилиндрами одностороннего действия используется пневмоджойстик ПД322, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой пневмоджойстик обозначается как 3/2 (3-линейный, 2-позиционный). Это означает, что он имеет 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на рукоятку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается.
Модель ПД322 – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
Модель ПД322Ф – с фиксацией, т.е. возврат в исходное положение производится вручную.
| Габаритные размеры |
 |
| Документ | Дата обновления |
| Паспорт на ПД322 | 28.12.2024 |
