СБРМ-ТН
Доступен для скачивания
краткий каталог продукции:
Цена: 192 ... 270 руб.
Быстроразъемные соединения СБРМ-ТН предназначены для быстрой коммутации различных элементов пневматических систем
Технические характеристики:
Версия: 2023-05-24-ЛВС
Технические характеристики:
| Параметр | Значение |
| Тип | Мама |
| Тип присоединения
| Трубка (наружное присоединение) |
| Внутренний диаметр присоединяемой трубки | ∅ 8 мм, ∅ 10 мм, ∅ 12 мм |
| Максимальное давление
| 1,32 МПа
|
| Рабочее давление | 0…0,9 МПа |
| Рабочая температура
| 0...+60°С |

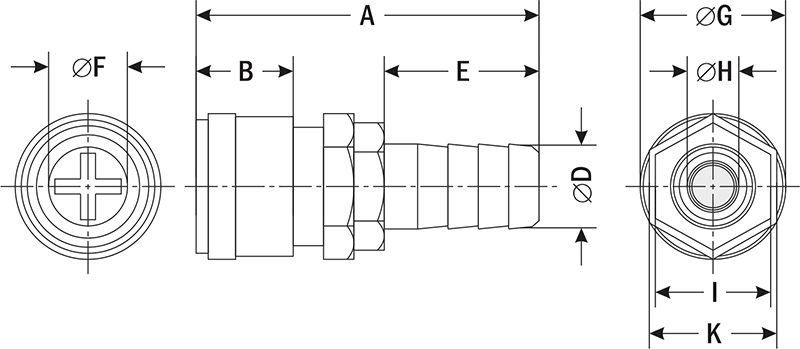

| Габаритные размеры |
 |
| Модель
| Размеры, мм
| Габаритные размеры, мм
| Вес, г
| ||||||||
| A
| B
| E
| ØD
| ØF | ØG | ØH | I
| K
| |||
| СБРМ-ТН-08
| 61,5
| 16
| 26
| 8
| 13,5
| 25
| 5
| 19
| 21
| 25×61,5×25 | 71 |
| СБРМ-ТН-10
| 61
| 16
| 26,5
| 10
| 13,5
| 25
| 6,5
| 19
| 20,5
| 25×61×25 | 72 |
| СБРМ-ТН-12
| 61
| 16
| 26
| 12
| 13
| 24
| 8,5
| 19
| 21
| 24×61×24 | 77 |
