Диафрагма к AR-2W41
Доступен для скачивания
краткий каталог продукции:
Цена: 858 ... 1716 руб.
Запасная диафрагма к клапану AR-2W41 и AR-2W41 GSV
Технические характеристики:
Версия: 2025-07-18-СДГ
Технические характеристики:
| Параметр | Значение |
| Клапан | AR-2W41 |
| Диаметр условного прохода | 15 мм, 20 мм, 25 мм, 40 мм, 50 мм |
| Материал | VITON или NBR |

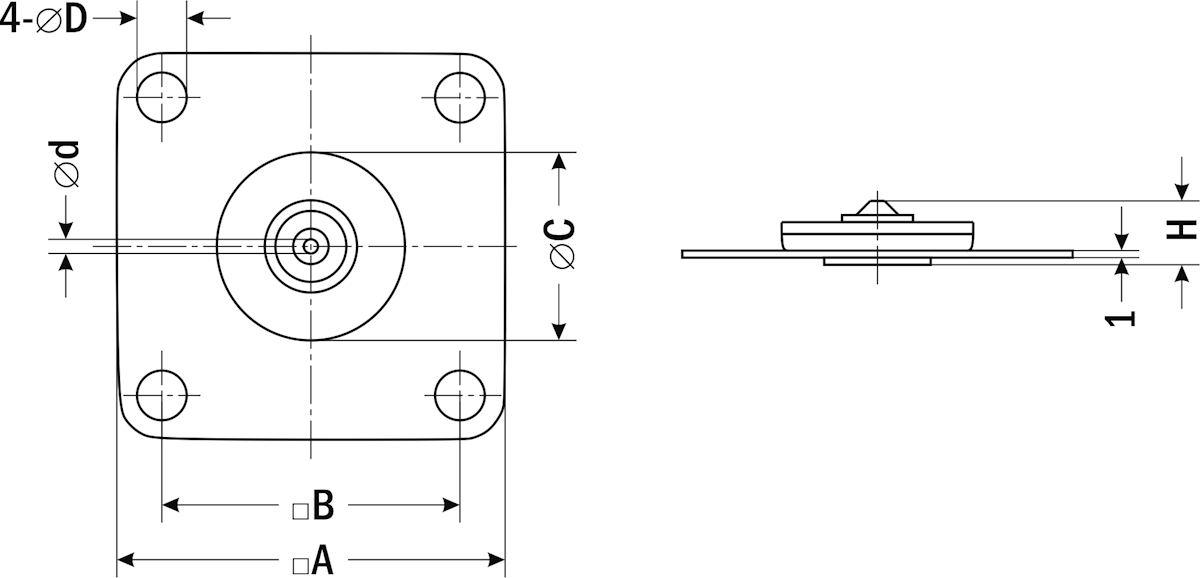

| Габаритные размеры |
 |
| ДУ | A, мм | B, мм | C, мм | D, мм | d, мм | H, мм |
| 15/20 мм
| 58 | 43 | 28 | 7 | 2 | 10 |
| 40 мм (Viton)
| 86 | 66 | 48 | 8,5 | 4 | 12 |
| 40 мм (NBR)
| 90 | 67 | 48 | 8 | 3 | 11 |
| 50 мм
| 99 | 75 | 66 | 10 | 3 | 16 |
