ШГ-Д
Доступен для скачивания
краткий каталог продукции:
Цена: 292 ... 975 руб.
Фильтр воздушный, пневмоглушитель с дросселем ШГ-Д предназначен для снижения уровня шума сжатого воздуха при его сбросе в атмосферу, регулирования объема выхлопа, а также защиты механизмов от попадания грязи и пыли
Технические характеристики:
| Параметр | Значение |
| Рабочая среда
| Воздух |
| Давление | 0...1 МПа |
| Уровень снижения шума | 20 дБ |
| Размер под ключ
| 8...34 мм |
| Материал фильтра
| Бронза |
| Материал корпуса | Металл с медным покрытием |
| Присоединение | G⅛"...G1" |

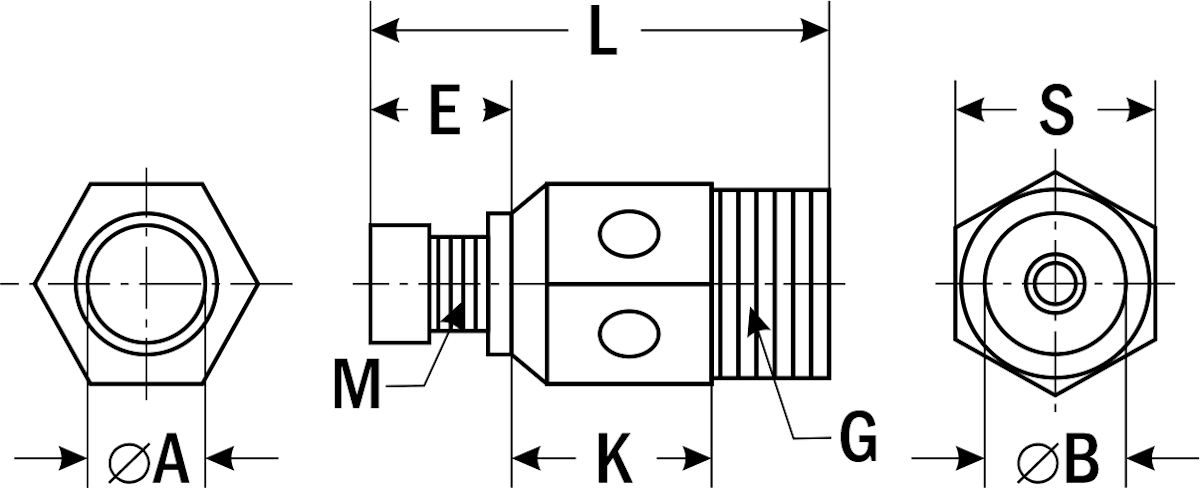

| Габаритные размеры |
 |
| Модель
| Размеры, мм | |||||||
| A | B | E | G
| S
| K | L | M | |
| ШГ-Д-6
| 6 | 6 | 9 | G⅛"
| 12 | 16 | 32 | М4х0,8 |
| ШГ-Д-8 | 8 | 9 | 10 | G¼"
| 14 | 17 | 36 | М6х0,8 |
| ШГ-Д-10 | 10 | 12 | 12 | G⅜"
| 17 | 17 | 39 | М8х1 |
| ШГ-Д-15 | 12 | 16 | 16 | G½"
| 21 | 20 | 47 | М10х1 |
| ШГ-Д-20 | 14 | 20 | 15 | G¾" | 27
| 21 | 48 | М10х1 |
| ШГ-Д-25 | 16 | 25 | 18 | G1" | 34
| 29 | 59 | М12х1 |
