ПНЦ-Р
Доступен для скачивания
краткий каталог продукции:
Цена: 1212 ... 5322 руб.
Пневмоцилиндр малогабаритный алюминиевый ПНЦ-Р предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:
Особенности:
-
Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков
| Параметр | Значение |
| Тип цилиндра
| Двустороннего действия |
| Рабочая среда
| Очищенный воздух (тонкость очистки 40 мкм) |
| Рабочее давление | 0,1…0,9 МПа |
| Максимальное допустимое давление
| 1,35 МПа |
| Диаметр поршня
| 16 мм, 20 мм, 25 мм, 32 мм, 40 мм |
| Присоединение
| M5, G⅛", G¼" |
| Скорость хода поршня
| 50…800 мм/с |
| Длина хода штока
| 10…500 мм |
| Рабочая температура
| −5…+70°C |
| Материал:
– корпуса – поршня – штока – уплотнения |
Анодированный алюминий Анодированный алюминий Хромированная углеродистая сталь S45C NBR |
| Стандарт
| ISO 6432
|
| Габаритные размеры:
- ПНЦ-Р16 - ПНЦ-Р20 - ПНЦ-Р25 - ПНЦ-Р32 - ПНЦ-Р40 |
27×24×106 мм 33×29×131 мм 33×29×135 мм 37×32×141 мм 47×41×165 мм
|

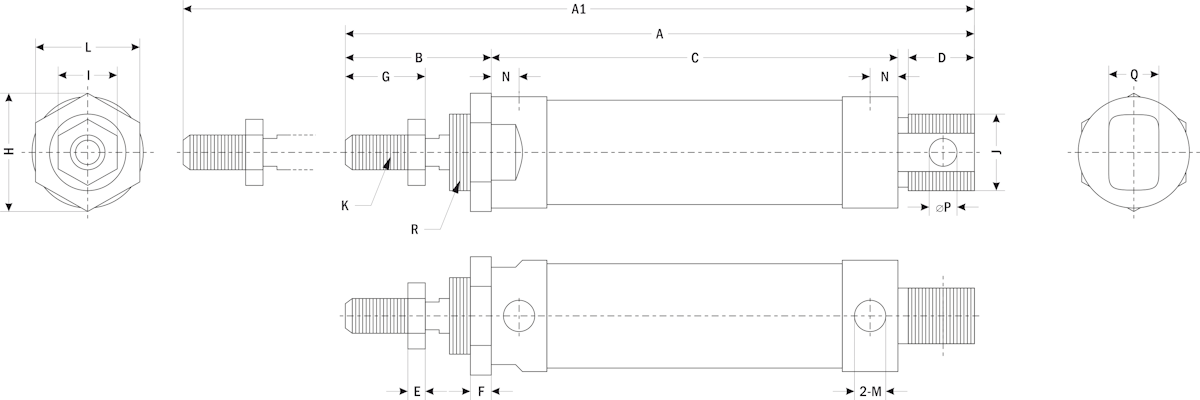

| Габаритные размеры |
 |
| Диаметр, мм
| Размеры, мм
| |||||||||||||
| A
| A1
| A2
| B
| C
| D
| D1
| E
| F
| G
| H
| I
| J
| K
| |
| 16
| 106
| − | − | 36
| 56
| 14
| − | 22
| 14
| 11
| 16
| 10
| 6
| М6×1
|
| 20
| 131
| 122
| 110
| 40
| 70
| 21
| 12
| 28
| 12
| 16
| 20
| 12
| 6
| М8×1,25
|
| 25
| 135
| 128
| 114
| 44
| 70
| 21
| 14
| 30
| 14
| 16
| 22
| 17
| 6
| М10×1,25
|
| 32
| 141
| 128
| 114
| 44
| 70
| 27
| 14
| 30
| 14
| 16
| 22
| 17
| 6
| М10×1,25
|
| 40
| 165
| 152
| 138
| 46
| 92
| 27
| 14
| 32
| 14
| 22
| 24
| 17
| 7
| М12×1,25
|
| Диаметр, мм
| Размеры, мм
| |||||||||||||
| L
| M
| O
| P
| R
| R1
| S
| U
| V
| W
| X
| AR
| AX
| AY
| |
| 16
| М16×1,5
| 12
| 12
| 6
| 12,5
| − | 7
| 20
| 6
| 5
| M5
| 6
| 27
| 24
|
| 20
| М22×1,5
| 10
| 16
| 8
| 19
| 10
| 12
| 29
| 8
| 6
| G⅛"
| 7
| 33
| 29
|
| 25
| М22×1,5
| 12
| 16
| 8
| 19
| 12
| 12
| 34
| 10
| 8
| G⅛"
| 7
| 33
| 29
|
| 32
| М24×2
| 12
| 16
| 10
| 25
| 12
| 15
| 39,5
| 12
| 10
| G⅛"
| 8
| 37
| 32
|
| 40
| М30×2
| 12
| 20
| 12
| 25
| 12
| 15
| 49
| 16
| 14
| G¼"
| 9
| 47
| 41
|
Версия: 2014-11-20-КВА
| Документ | Дата обновления |
| Паспорт на ПНЦ-Р | 28.01.2023 |
