ДР-П-03
Доступен для скачивания
краткий каталог продукции:
Цена: 2340 руб.
Реле потока (реле протока) лепестковое ДР-П-03 предназначено для контроля потока неагрессивных жидкостей в трубопроводе. Приборы устанавливаются в тройник трубопровода.
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.
Особенности:
-
В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6". При необходимости можно купить набор сменных лепестков отдельно
- Подстроечный винт для изменения порога срабатывания реле
- Материал крышки корпуса: полипропилен
Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G3/4-22, БП-А-G1-30.
Для фланцевого присоединения реле с резьбой К1" используется фланец монтажный, который снизу поджимается гайкой (фланец и гайка приобретаются отдельно)
| Параметр
| Значение
| ||
| ДР-П-03-15 | ДР-П-03-20 | ДР-П-03-25 | |
| Рабочая среда | Вода, этиленгликоль и другие неагрессивные жидкости | ||
| Максимальное давление рабочей среды | 1 МПа | ||
| Температура рабочей среды | +1…+100°С | ||
| Температура эксплуатации
| 0…+60°С | ||
| Расход
| 10...1570 л/мин
| 11...810 л/мин | |
| Реле | ~8 А, 220 В, переключающий контакт | ||
| Резьба наружная | K½" | K¾" | K1" |
| Материал штуцера | Латунь | ||
| Материал крышки корпуса | Полипропилен
| ||
| Количество сменных лепестков
| 3 шт.
| 3 шт.
| 5 шт.
|
| Степень пылевлагозащиты
| IP33
| ||
| Габаритные размеры без лепестков
| 122×86×64 мм | ||
| Размеры сменных лепестков |
36×15 мм
58×15 мм
88×15 мм
| 36×27 мм
58×27 мм 88×27 мм 125×27 мм 150×27 мм | |
| Вес | 336 г
| 350 г
| 363 г
|

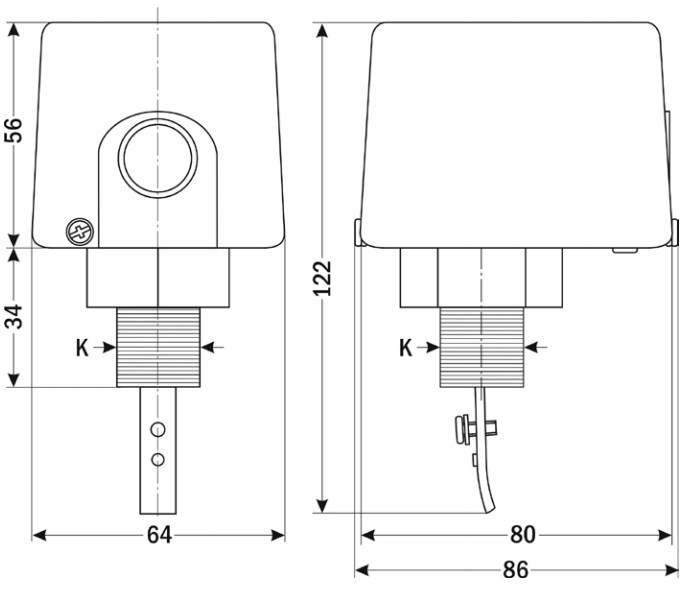

| Габаритные размеры
|
 |

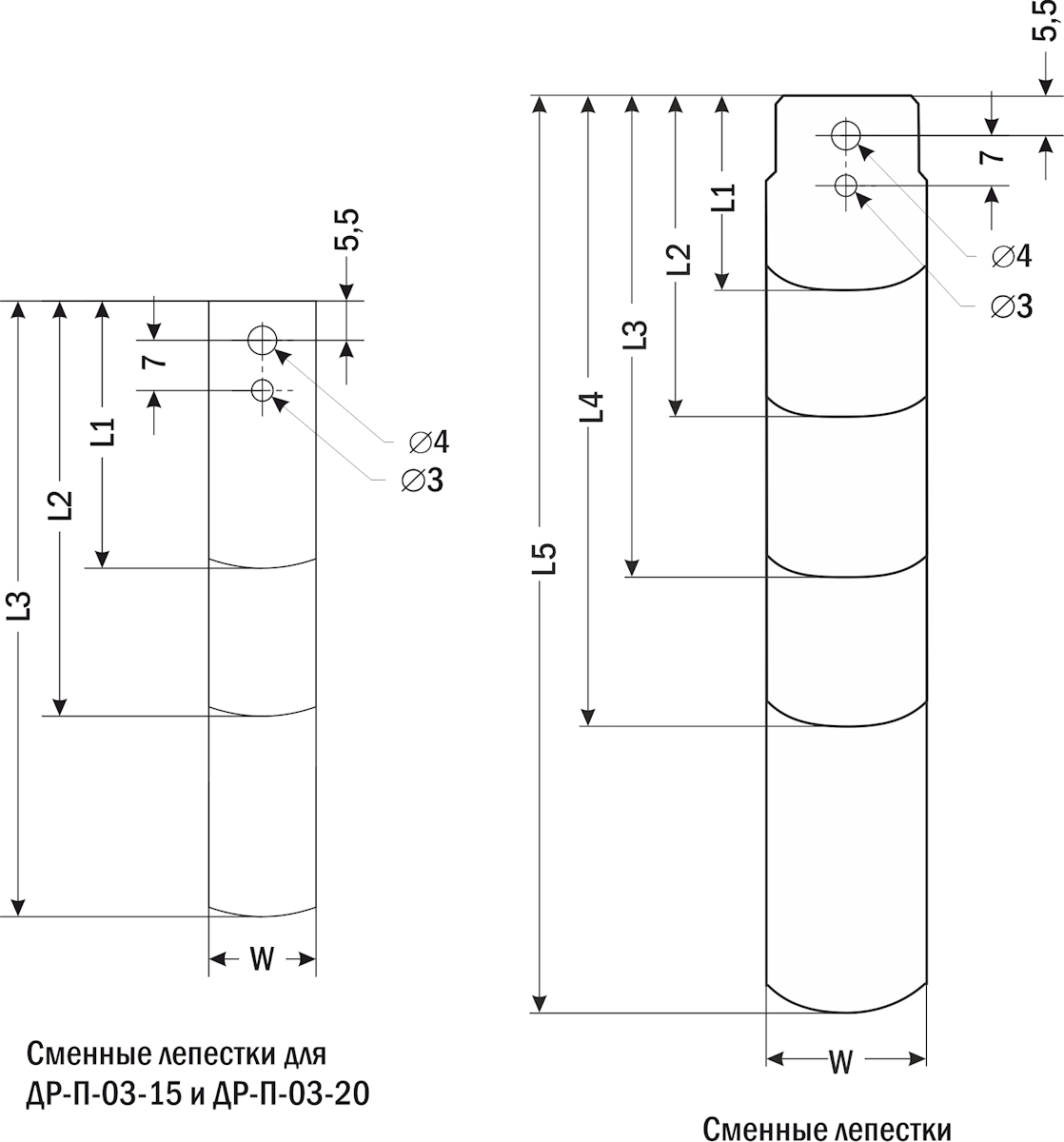

| Сменные лепестки
|
 |
|
Размеры, мм
| ДР-П-03
| ||
| -15
| -20
| -25
| |
| L1
| 36
| 36
| |
| L2
| 58
| 58
| |
| L3
| 88
| 88
| |
| L4
| – | – | 125
|
| L5
| – | – | 150
|
| W
| 15
| 27
| |
