ДР-П-34
Доступен для скачивания
краткий каталог продукции:
Цена: 14040 руб.
Реле потока лепестковое ДР-П-34 предназначено для контроля потока неагрессивных жидкостей в трубопроводе. Приборы устанавливаются в тройник трубопровода.
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.
Особенности:
Данные устройства обычно применяются для определения наличия или отсутствия потока жидкости и управления исполнительным механизмом в различных системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации.
- В комплект поставки входят сменные пластинки (лепестки) для труб диаметром от ¾" до 6"
- Подстроечный винт для изменения порога срабатывания реле
- Материал крышки корпуса: пластик ABS
Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
| Параметр
| Значение
| |
| Рабочая среда | Вода, этиленгликоль и другие неагрессивные жидкости
| |
| Максимальное давление рабочей среды
| 1,6 МПа
| |
| Температура рабочей среды
| −25…+125°С | |
| Температура эксплуатации
| −20…+70°С | |
| Расход
| 10...1570 л/мин | |
| Реле | ~8 А, 220 В, переключающий контакт | |
| Присоединение | Наруж. K¾"
| |
| Материал штуцера | Нержавеющая сталь | |
| Материал крышки корпуса | Пластик ABS | |
| Количество сменных лепестков
| 5 шт.
| |
| Степень пылевлагозащиты | IP55 | |
| Габаритные размеры без лепестков | 158×88×63 мм
| |
| Габаритные размеры лепестков | 30,5×26 мм
57×26 мм 83×26 мм 108×26 мм 162×26 мм | |
| Вес
| 468 г
| |

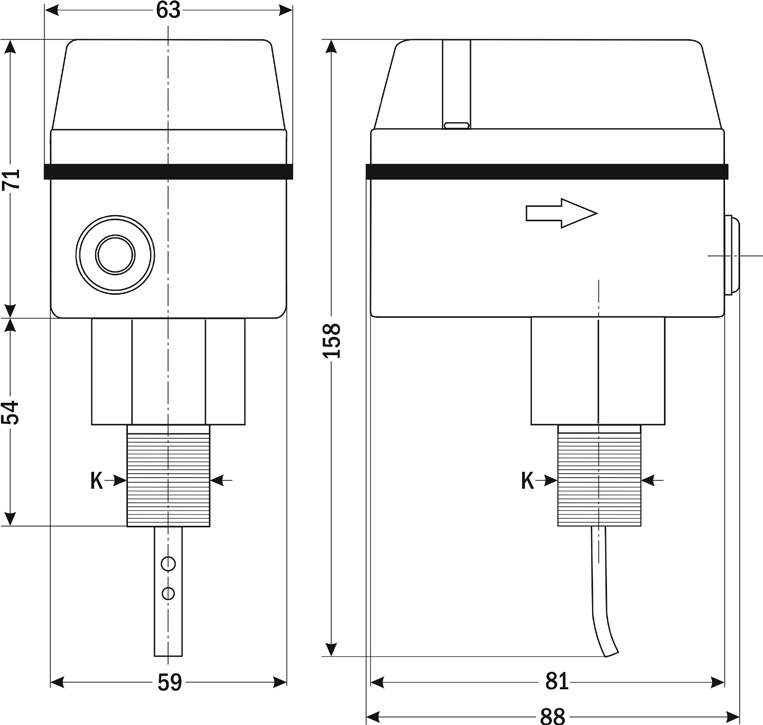

| Габаритные размеры
|
 |

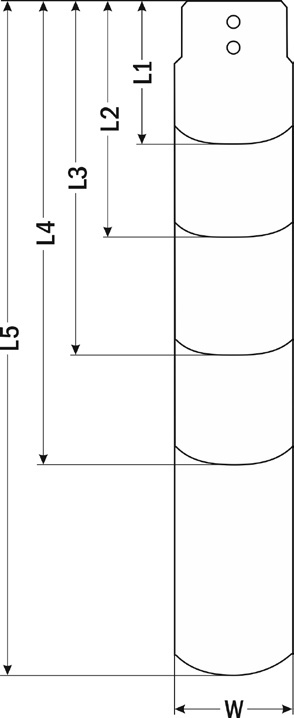

| Сменные лепестки
|
 |
|
Размеры, мм
| ДР-П-34
|
| L1
| 30,5
|
| L2
| 57
|
| L3
| 83 |
| L4
| 108 |
| L5
| 162 |
| W
| 26
|
Версия: 2023-03-24-ЛВС
| Документ | Дата обновления |
| Отказное письмо 02.03.2016 | 11.10.2022 |
| Паспорт на ДР-П-34 | 05.04.2023 |
