ДР-ПП-54-15
Доступен для скачивания
краткий каталог продукции:
Цена: 1599 руб.
Датчик-реле потока (реле протока) лепестковый ДР-ПП-54-15 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.
Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.
Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
| Параметр
| Значение
|
| Рабочая среда | Вода, этиленгликоль и другие неагрессивные жидкости |
| Максимальное давление рабочей среды | 0,5 МПа |
| Температура рабочей среды | −10...+70°С |
| Расход | 1...30 л/мин |
| Максимальная коммутируемая мощность | 50 Вт
|
| Максимальный коммутируемый ток | =1 А (при =24 В) |
| Максимальное коммутируемое напряжение | =220 В |
| Присоединение | наруж. G½" |
| Материал | Полипропилен |
| Степень пылевлагозащиты
| IP55 |
| Длина провода
| 160 мм
|
| Монтажное положение
| Вертикальное
|
| Габаритные размеры | 60×40×38 мм
|
| Вес
| 53 г |

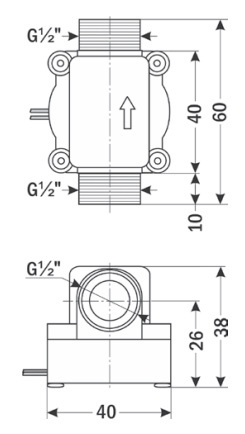

| Габаритные размеры
|
 |
| Документ | Дата обновления |
| Отказное письмо 02.03.2016 | 11.10.2022 |
| Паспорт на ДР-ПП-53-15, ДР-ПП-54-15, ДР-ПП-54-20, ДР-ПП-55-15 | 18.03.2016 |
